2JP型耙矿绞车由绞车，耙斗，滑轮三大主要部分组成。耙矿绞车主要用于金属矿及其它矿场的坑内及露天场所，在水平及倾斜度不大的工作面上作矿物耙运及填充工作。耙矿绞车有减速装置、主卷筒、副卷筒、操纵装置、钢绳导向装置和电动机。这些部件分别装在壳体内外，壳体是一个具有较好钢性的部件，既起保护、支撑作用，又承受全部载荷。 它用螺栓固定在与基础相连的二根滑道上。双筒绞车有一个主卷筒（装在右侧，即靠近电动机的一侧），一个副卷筒（装在左侧）。三筒绞车有一个主卷筒（装在中间），二个副卷筒（装在左边和右边）。三筒绞车也可以装二个主卷筒（装在右侧和中间），一个副卷筒（装在左侧），每一个卷筒都相应有一个操纵装置和一个钢绳导向装置。

2JP型耙矿绞车的工作原理

当电机启动后，如果各内齿轮均未被闸住，则各内齿轮都旋转，卷筒在钢绳和耙斗作用下都不动。如果其中一个内齿轮被操纵装置闸住则相应的卷筒即旋转缠绳，带动耙斗移动，此时另一齿轮未闸住，其卷筒在钢绳主动作用下，作从动旋转放出钢绳。操纵闸把如此交替地闸住主副卷筒的内齿轮，耙斗即作往复运动进行耙运工作。

2JP型耙矿绞车优缺点

优点：构造简单、设备费用少、移动方便、坚固耐用、修理费用低和适用范围广等。缺点：运矿工作间断，钢绳磨损很大，电能消耗较多，矿石容易粉碎，耙运距离增加时生产率急剧下降。

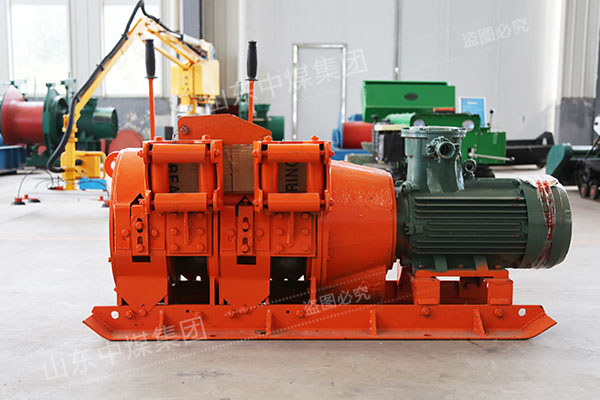

2JP型耙矿绞车
