气动耙矿绞车


Pneumatic rake mining winch

用于金属矿及其它矿场的坑内或露天做
矿石搬运及充填工作

气动耙矿绞车产品介绍

用途气动耙矿绞车

Use of pneumatic rake mining winch

气动耙矿绞车主要用于金属矿及其它矿场的坑内或露天做矿石搬运及充填工作。主要用于水平耙运,也可用于倾角不大的斜坡耙运,不能作为提升设备。司机可以在绞车旁用手操纵,也可以离绞车数米以至数十米处用按钮实行距离操纵。

  • 操作方便
  • 安全可靠

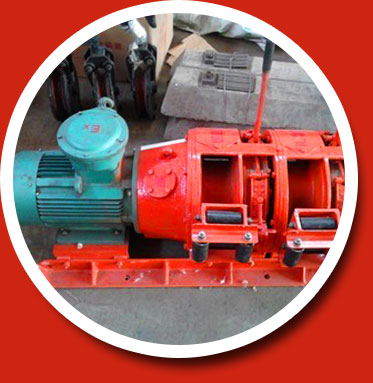

气动耙矿绞车

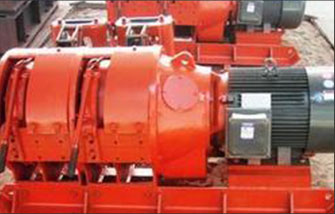

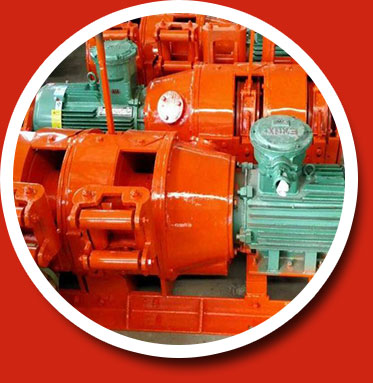

气动耙矿绞车 气动耙矿绞车 气动耙矿绞车
工作原理

气动耙矿绞车

电机起动后,通过齿轮和两级减速,带动主轴转动,再通过齿轮带动两个行星齿轮减速器。当内齿轮未被刹住时,可以自由转动,主副卷筒在耙斗和钢丝绳阴力作用下都不转,如按下右下操纵手把,使右边内齿轮刹住,则与之相应的主卷筒在行星齿轮和三星架的带动下即旋转缠绳,托动耙矿。副卷筒则在钢丝绳的牵引下,旋转放绳。松开右手翅,按下左手把,刹住左边内齿轮,则与之相应的副卷筒在行星齿轮和三星架带动下旋转缠绳,拖动耙斗快速返回,主卷筒则在钢丝绳牵引下放绳,交替按下,松下左右手把,耙斗即作往复运动完成耙矿工作。

气动耙矿绞车产品构成

气动耙矿绞车有减速装置、主卷筒、副卷筒、操纵装置、钢绳导向装置和电动机。这些部件分别装在壳体内外,壳体是一个具有较好钢性的部件,既起保护、支撑作用,又承受全部载荷。 它用螺栓固定在与基础相连的二根滑道上。 双筒绞车有一个主卷筒(装在右侧,即靠近电动机的一侧),一个副卷筒(装在左侧)。 三筒绞车有一个主卷筒(装在中间),二个副卷筒(装在左边和右边)。 三筒绞车也可以装二个主卷筒(装在右侧和中间),一个副卷筒(装在左侧),每一个卷筒都相应有一个操纵装置和一个钢绳导向装置。

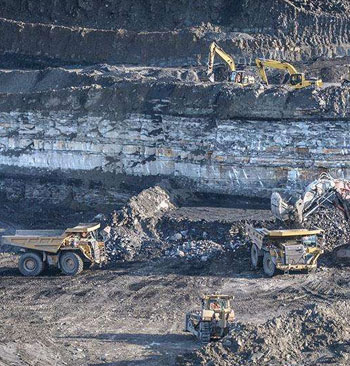

气动耙矿绞车使用场景

气动耙矿绞车主要用于金属矿及其它矿场的坑内及露天场所,在水平及倾斜度不大
的工作面上作矿物耙运及填充工作。

气动耙矿绞车技术参数

主钢丝绳平均拉力不少于 27500N
主钢丝绳平均速度 1.20±5%m/s
副钢丝绳平均速度 1.60±5%m/s
主钢丝绳直径 15.5 mm
副钢丝绳直径 14.0mm
卷筒直径 280mm
轮缘直径 510mm
宽度 160mm
主卷筒容绳量 80m
副卷筒容绳量 110m
电动机型号 YBK2-200L-4
功率 30 KW

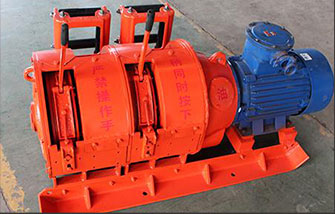

气动耙矿绞车产品实拍

气动耙矿绞车 气动耙矿绞车 气动耙矿绞车 气动耙矿绞车 气动耙矿绞车
