2JP型耙矿绞车


先进的设计理念 精良的生产设备 优秀的售后服务

中煤的优势

追求优良品质,打造质量耙矿绞车

Mainly used in metal ore, coal mine and other mines underground or open-air ore handling and filling operations. Mainly used for
horizontal harrow, also can be used for horizontal or dip angle is not greater than 44 degrees slope harrow.

2JP型耙矿绞车

2JP型耙矿绞车 — 产品简介

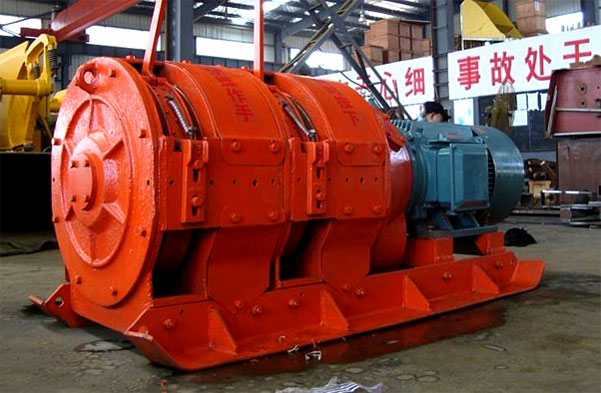

2JP型耙矿绞车

主要用于金属矿及其它矿场的坑内或露天做矿石搬运及充填工作。在中小型露天矿和采石场,常用来进行剥离、集矿、掘沟和复田等作业。主要用于水平耙运,也可用于倾角不大的斜坡耙运,不能作为提升设备。司机可以在绞车旁用手操纵,也可以离绞车数米以至数十米处用按钮实行距离操纵。

2JP型耙矿绞车

2JPB型耙矿绞车说明

2——卷筒个数

——卷扬机类

P——耙矿绞车

B——隔离,非隔离爆不标记

15——电动机功率;KW

L——远距离操纵,手动操纵不标记。

型号示例:2PJB15表示电动机功率为15KW的隔爆型双筒耙矿绞车。

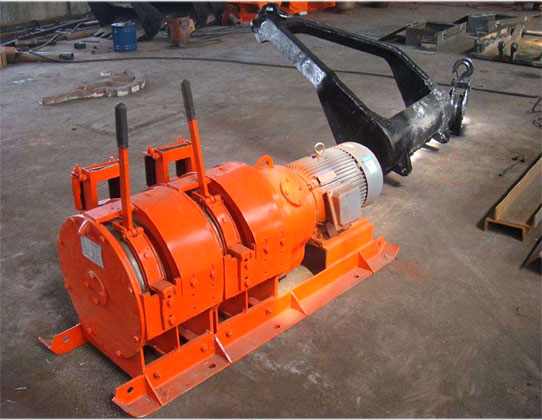

2JP耙矿绞车不同型号产品展示

zhong mei group 2JP型耙矿绞车 2JP型耙矿绞车 2JP型耙矿绞车

2JP型耙矿绞车 — 五大优势

2JP型耙矿绞车

细节呈现品质 优势展示

1、体积小、重量轻,结构紧凑,操作简单,维修方便;
2、可以实现无极调速,可以正转反转;
3、工作安全性高,在有爆 性气体的场所无引起爆炸的危险;
4、耐潮湿性强,下雨天照样安全使用,是电葫芦不能相比的;
5、起动力强大,可带负荷启动;

2JP型耙矿绞车 — 技术参数

项目 单位 2JP-7.5 2JP-15 2JP-22 2JP-30
工作卷筒平均牵引力 牛顿n 8000 13720 119600 27440
工作钢绳平均速度 米/秒m/s 1.1 1.1 1.2 1.2
工作钢绳直径 毫米mm 9.3 12.5 14 16
工作卷筒容绳量 米m 45 80 80 85
电动机 型号 型号 Y132M-4 YB160L-4 YB180L-4 YB200L-4
功率 千瓦kw 7.5 15 22 22
转速 转/分pm 1440 1460 1470 1470
外形 长度 毫米mm 1210 1525 1525 1650
宽度 毫米mm 565 660 730 820
高度 毫米mm 490 620 640 700
总质量 千克kg 390 672 900 1166

2JP型耙矿绞车 — 工作原理

2JP型耙矿绞车工作示意图

电机起动后,通过齿轮和两级减速,带动主轴转动,再通过齿轮带动两个行星齿轮减速器。当内齿轮未被刹住时,可以自由转动,主副卷筒在耙斗和钢丝绳阴力作用下都不转,如按下右下操纵手把,使右边内齿轮刹住,则与之相应的主卷筒在行星齿轮和三星架的带动下即旋转缠绳,托动耙矿。副卷筒则在钢丝绳的牵引下,旋转放绳。松开右手翅,按下左手把,刹住左边内齿轮,则与之相应的副卷筒在行星齿轮和三星架带动下旋转缠绳,拖动耙斗快速返回,主卷筒则在钢丝绳牵引下放绳,交替按下,松下左右手把,耙斗即作往复运动完成耙矿工作。

2JP型耙矿绞车

2JP型耙矿绞车的固定

2JP型耙矿绞车有减速装置、主卷筒、副卷筒、操纵装置、钢绳导向装置和电动机组成。这些部件分别装在壳体内外,壳体是一个具有较好钢性的部件,既起保护、支撑作用,又承受全部载荷。它用螺栓固定在与基础相连的二根滑道上。双筒绞车有一个主卷筒(装在右侧,即靠近电动机的一侧),一个副卷筒(装在左侧)。 三筒绞车有一个主卷筒(装在中间),二个副卷筒(装在左边和右边),三筒绞车也可以装二个主卷筒(装在右侧和中间),一个副卷筒(装在左侧),每一个卷筒都相应有一个操纵装置和一个钢绳导向装置。

2JP型耙矿绞车 — 日常维护

2JP型耙矿绞车

2JP型耙矿绞车润滑示意图

2JP型耙矿绞车的润滑

1、减速器采用冬用HL-20齿轮油或HG-24饱和气缸油润滑,其油面应保证蜗杆全部浸入油中。减速器使用一年换一次油。

2、主轴轴承及减速器输出轴端的轴承应定期更换或补充4号钙基润滑脂,两年换一次油。

3、在每次开车前应给开式齿轮加注润滑油。

4、其余需要润滑部位应在每次开车前加油润滑,特别是减速器输出轴上两个齿轮间的止推环和活动齿轮的轴套应加注润滑油。

2JP型耙矿绞车日常维护与检查

1.日常维护与检查,应按运转前检查程序严格执行。

2.精心操作,细听有无异常响声,观察底座有无滑动,运行是否平稳,钢绳有无损坏等,发现异常应停车处理。

3.减速机及电机温度是否超过规定值,有无振动及异常现象。

4.制动带及内齿圈表面温度不得超过100℃。

5.各电气开关、导线接头有无松动、发热情况,触头接触是否严密,有无烧损现象。

6.电耙绞车须保持清洁干净,每班应清扫一次
