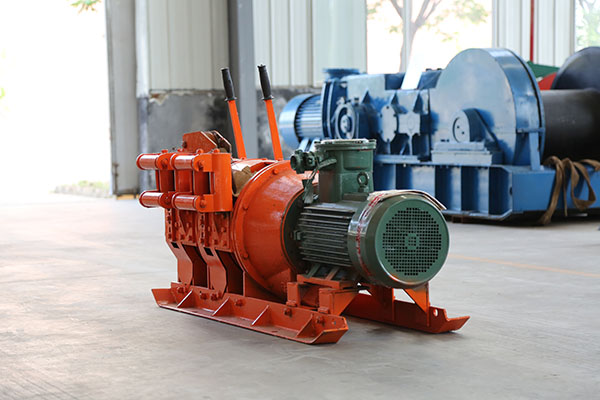

2JPB-7.5耙矿绞车介绍
2JPB-7.5耙矿绞车工作原理:电机起动后,通过齿轮和两级减速,带动主轴转动,再通过齿轮带动两个行星齿轮减速器。当内齿轮未被刹住时,可以自由转动,主副卷筒在耙斗和钢丝绳阴力作用下都不转,如按下右下操纵手把,使右边内齿轮刹住,则与之相应的主卷筒在行星齿轮和三星架的带动下即旋转缠绳,托动耙矿。副卷筒则在钢丝绳的牵引下,旋转放绳。松开右手翅,按下左手把,刹住左边内齿轮,则与之相应的副卷筒在行星齿轮和三星架带动下旋转缠绳,拖动耙斗快速返回,主卷筒则在钢丝绳牵引下放绳,交替按下,松下左右手把,耙斗即作往复运动完成耙矿工作。
2JPB-7.5耙矿绞车技术参数:
主钢丝绳平均拉力不少于: 8000N
主钢丝绳平均速度: 1.0±5%m/s
副钢丝绳平均速度:1.0±5%m/s
主钢丝绳直径: 9.3 mm
副钢丝绳直径: 9.3mm
卷筒直径: 205mm
轮缘直径:350mm
宽度:80mm
主卷筒容绳量:45m
副卷筒容绳量:45m
电动机型号: YBK2-132M-4
功率:7.5 KW
转速:1440 r/min
外形尺寸:长 1210mm 宽:565mm 高:490mm
总重量(不包括耙斗和滑轮):390kg
