2JP型耙矿绞车主要有这几种结构装置，有减速装置、主卷筒、副卷筒、操纵装置，钢绳导向装置和电动机，这些部件分别装在壳体内外。除此之外，当耙矿绞车的电机启动后，当各内齿轮均未被闸住的时候，则各内齿轮都旋转，卷筒在钢绳和耙斗作用下都不动；其中一个内齿轮被操纵装置闸住，那么它相应的卷筒就会旋转缠绳，同时也会带动耙斗移动，此时另一齿轮未闸住，其卷筒在钢绳主动作用下，作从动旋转放出钢绳。操纵闸把如此交替地闸住主副卷筒的内齿轮，耙斗即作往复运动进行耙运工作。

2JP型耙矿绞车维修操作

1、检修工作开始之前必须封锁开关,检查作业地点是否安全，瓦斯浓度是否符合规定，做到不安全不操作。

2、电工接线后，应注意滚筒的转动方向，确保方向正确。

3、对需要打开的减速机、滚筒等要采取严密的遮盖措施，严防掉入煤、矸等杂物及淋水。

4、维修时必须注意保护设备的防爆面，不得损伤。

5、更换或维修各部件时必须选用同型号的元件。

6、经常注意制动闸带的松紧程度是否是适当，绞车转动是否了灵活，工作是否可靠，如发现内齿轮抱不住或脱不开，应调节闸带的调节螺栓使之合适。

7、经常检查钢丝绳的磨损程度，不合格时必须更换。如果更换尾轮钢丝绳时应该在主井不提煤情况下，将钢丝绳头用麻绳栓住，再把麻绳扔过煤堆，将钢丝绳拉过，进行更换。严禁人员在主井正下方作业。

8、每月对各绳轮轴承加注黄油一次，每三月对绞车减速机90～150号齿轮油一次。每月对行星齿轮传动部分加90～150号齿轮油一次。

9、行星传动部分加油时，应注意勿使油落到滚筒制动面及闸带上，否则应及时将油迹檫干净。

10、经常查钢丝绳接头部位是否牢固可靠，以防拉脱。

11、每星期检查一次各连接螺栓有无松动及脱落现象，对松动件予以拧紧，并补上遗失件。

12、每星期清理一次机器，将漏矸、岩渣及泥浆进行清理。

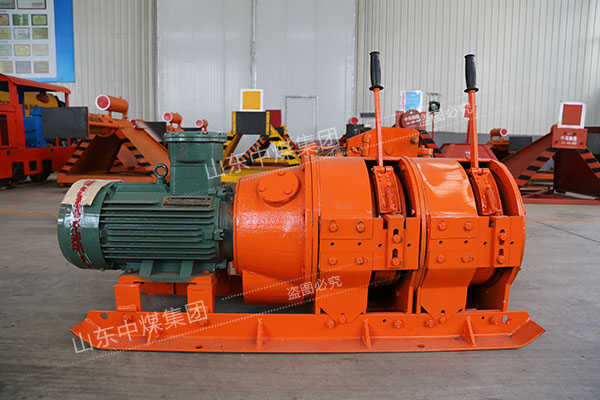

2JP型耙矿绞车
