耙矿绞车有减速装置、主卷筒、副卷筒、操纵装置、钢绳导向装置和电动机。这些部件分别装在壳体内外，壳体是一个具有较好钢性的部件，既起保护、支撑作用，又承受全部载荷。 它用螺栓固定在与基础相连的二根滑道上。 双筒绞车有一个主卷筒（装在右侧，即靠近电动机的一侧），一个副卷筒（装在左侧）。 三筒绞车有一个主卷筒（装在中间），二个副卷筒（装在左边和右边）。 三筒绞车也可以装二个主卷筒（装在右侧和中间），一个副卷筒（装在左侧），每一个卷筒都相应有一个操纵装置和一个钢绳导向装置。

耙矿绞车的技术参数

型号                           2JPB-7.5                        2JPB-15

主钢丝绳平均拉力：kn       8                               15

主钢丝绳平均速度:m/s      1.1                             1.1

副钢丝绳平均速度:m/s       1.5                             1.5

主钢丝绳直径:mm             9.3                             12.5

副钢丝绳直径:mm            9.3                             11

卷筒直径:mm                   205                            250

卷筒轮缘直径:mm            350                            435

卷筒:mm                         80                              125

耙斗容:m3                      0.25                            0.25

外形尺寸:mm            1210*565*490             1525*660*620

重量:kg                          90                               672

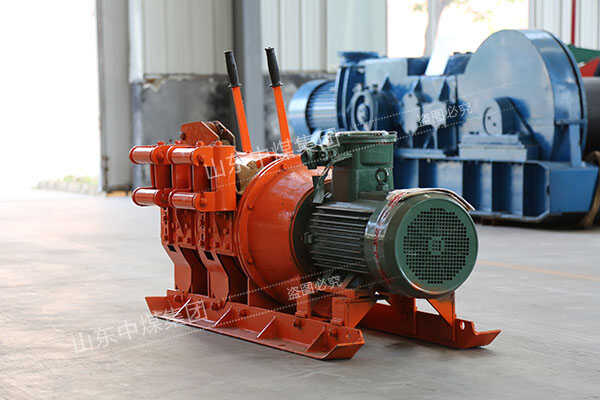

耙矿绞车
